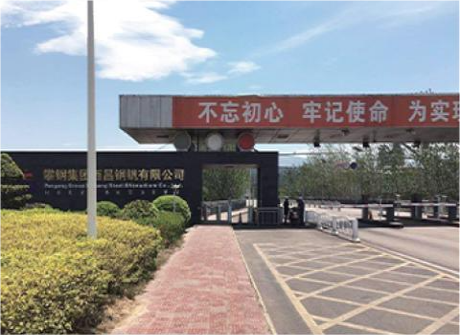

攀钢集团

1）   项目信息：

地点：四川省西昌市

目的：地表水的处理

安装日期：2019.5

2） 基本情况简介

（1） 水源及水质

   攀钢集团西昌钢钒有限公司能源动力中心一级除盐水系统设有 5 套反渗 透装置，单套反渗透装置设计产水规模为 150m³/h。一级除盐水系统源水采 用生产新水。

   生产新水主供水水源采用东干渠水库水，备用水源采用安宁河干流地表水。生产新水净水处理设计采用斜管沉砂+栅条絮凝反应+斜管沉淀+过滤净 化工艺。沉砂池选用斜管沉砂池，絮凝池选用栅条絮凝池，沉淀池选用斜管 沉淀池，滤池选用 D 型滤池,净水药剂采用聚合硫酸铁，当生产源水浊度≥ 3000NTU 时，在配水井投加阴离子聚丙烯酰胺。

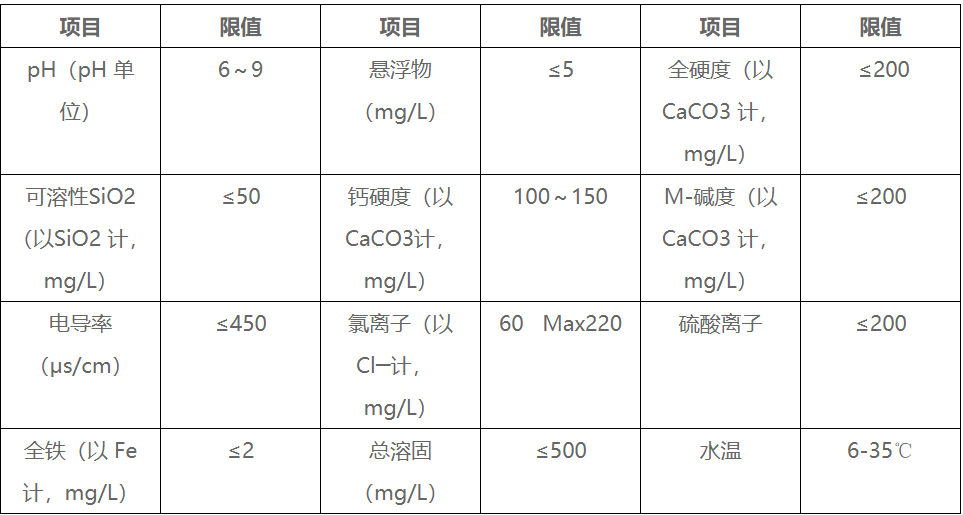

                                                                                                                生产新水供水水质指标

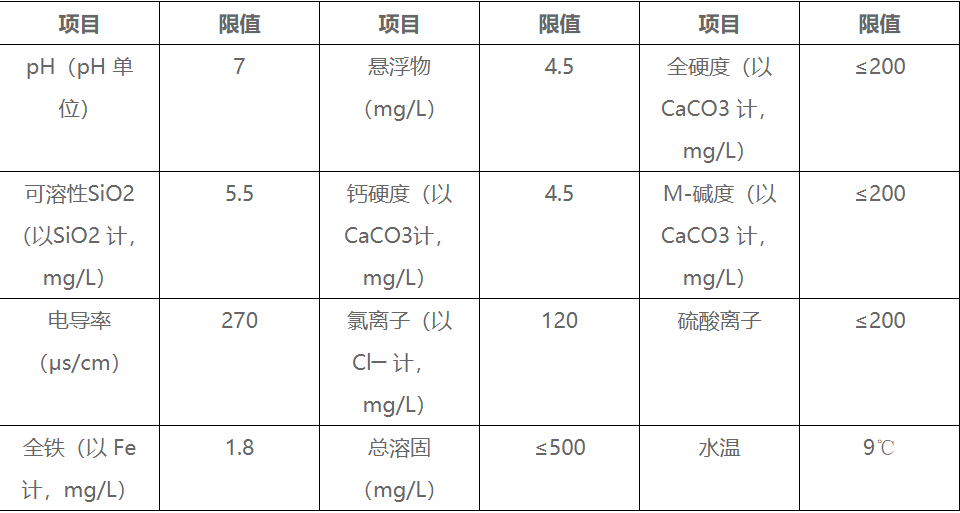

                                                                                                             取样新水供水水质实际化验指标

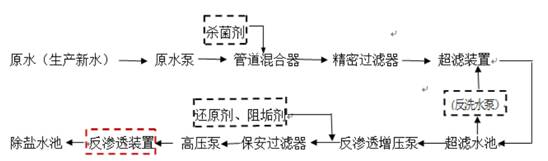

（2） 采用工艺

单套反渗透装置有 32 个公称内径为 8in(203.2mm)的压力容器，每个压 力容器内放置 6 个直径为 8in(203.2mm)，长度为 40in(1016mm)的膜元件， 反渗透膜组件采用 2:1 排列获得 75%的系统回收率。

3）反渗透装置进出水指标

（1） 反渗透装置进水指标 反渗透装置单套进水量：200m³/h 反渗透装置进水水质：SDI15≤5 反渗透装置进水浊度：≤1.0NTU 反渗透装置进水浊度：≤1.0NTU 反渗透装置进水 SiO2：≤5000mg/L

（2） 反渗透装置出水指标 反渗透装置单套产水量： 150m³/h 反渗透装置产水电导率：＜10ms/cm 反渗透装置产水 SiO2：≤100mg/L 反渗透装置产水 pH：6~9

4） 针对客户要求设计膜元件

膜片类型：聚酰胺复合膜

结构：卷式

材质：芳香族聚酰胺

标准状态脱盐率：99.5%

最高运行压力：4.1MPa(600psig)

最高操作温度：45℃

最高压降：0.10MPa(15psig)

最大进水浊度：1.0NTU

最大进水流量：19m³/h

允许游离氯含量：＜0.1ppm

运行 pH 值范围：2~11

最大给水 SDI15：5

单支膜元件有效面积：≥34 ㎡(≥365 平方英尺)

膜元件使用寿命：≥3 年

膜元件尺寸满足现有反渗透装置安装要求（内径为 8in(203.2mm)的压力 容器，每个压力容器内放置 6 个直径为 8in(203.2mm)，长度为 40in(1016mm) 的膜元件）。

更换后膜元件与客户原有压力容器密封板连接方式一致，同时需满足所 存在主膜架的安装要求。

膜元件更换后原有设备的阀门、自动控制系统、清洗系统等辅助设施不 做任何调整。

5） 运行工况：

（1） 反渗透脱盐率：一年内≥98%，二年内≥97%，三年内≥96%。

（2） 反渗透产水量：一年内≥150 m3/h，两年内≥130 m3/h，三年内 ≥120 m3/h；水温低于 10℃产水量一年内≥130 m3/h，两年内≥125 m3/h， 三年内≥120 m3/h。

（3） 运行条件：进水水温：6-35℃、进水压力：0.75-1.5MPa、进水量 200m3/h、系统压差≤0.30MPa、系统最大回收率 75%、允许游离氯含量：＜ 0.1ppm、最大给水 SDI15：5、 pH：6-9

（4） 清洗条件：水温：1-40℃、进水水压： 0.1-0.3 MPa、pH：2-11。

6） 反渗透膜元件质量保证

（1） 保证反渗透膜产品使用寿命 3 年以上。

（2） 有可操作的质量保证程序及相应的文件，并在生产本规范书中的 产品时能严格执行质量程序文件。

（3） 在制造过程中，对设备的材料、连接、组装、整体及功能进行试 验和检验，以保证完全符合本规范书的要求。

（4） 产品在交货时质量证明文件齐全，包括以下部分：产品合格证、 产品说明书、产品出厂检测报告。

（5） 1 年内性能保证。保证膜元件安装到系统中从投运之日起 1 年内， 反渗透脱盐率≥98%，反渗透装置产水 SiO2≤100mg/L，系统回收率 75%时产 水水量 150m3/h, 低于 10℃产水量≥130 m3/h。

（6） 2 年内性能保证。保证膜元件安装到系统中从投运之日起 2 年内， 反渗透脱盐率≥97%，反渗透装置产水 SiO2≤150mg/L，系统回收率 75%时产 水水量≥130m3/h，水温低于 10℃产水量≥115 m3/h。

（7） 3 年内性能保证。保证膜元件安装到系统中从投运之日起 3 年内， 反渗透脱盐率≥96%，反渗透装置产水 SiO2≤175mg/L，产水量≥120 m3/h； 水温低于 10℃产水量≥110 m3/h。

（8） 反渗透膜 2 年内清洗周期≥3 个月，第 3 年≥2 个月。

（9）保证在膜使用过程中出现产水量不足或膜污染等情况可及时响应， 给出相应解决方案。

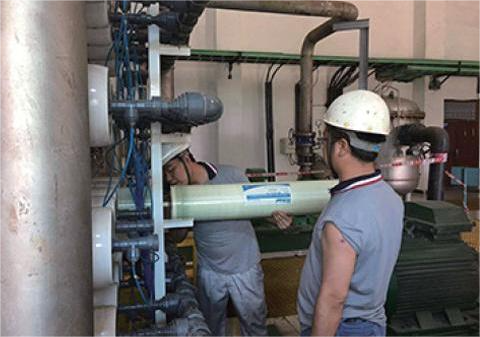

7） 反渗透膜元件的安装

全程负责到底，不给客户带去任何安装压力，专业的技术人员负责安装 并调试，客户只管最后的验收。

8） 针对客户要求反渗透膜元件安装后产水达到的指标

（1） 初始性能 脱盐率≥98% 反渗透装置产水量：≥ 150m3/h 反渗透装置产水电导率：＜10ms/cm 反渗透装置产水 SiO2：＜100mg/L

（2） 一次化学清洗后的性能 脱盐率≥98% 反渗透装置产水量：≥ 150m3/h 反渗透装置产水电导率：＜10ms/cm 反渗透装置产水 SiO2：＜100mg/L

   经验收，海通反渗透膜元件性能指标完全符合攀钢集团西昌钢钒有限公司的要求。通过反渗透膜元件的使用，不仅给客户把生产上的问题 解决了，还一定程度上降低了客户的生产成本。 海通公司还有着全面的售后服务，有任何问题在第一时间就会 给出解决方案，让客户在使用海通公司的产品时完全没有后顾之忧。
